LPガスバルク貯槽

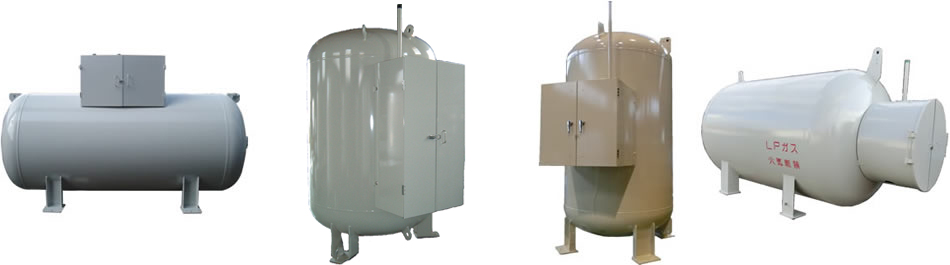

工業用（バルク貯槽）
主に業務用・工業用に使用される990kg～2.9tonのサイズを製造・販売しております。
各種オプションにも対応致します。（お近くの営業拠点にご相談下さい）
横型バルク貯槽の製品仕様
| 上取出 | 鏡取出 | ||
|---|---|---|---|
| タイプ（呼称） | 2ton | 2.4ton | 2.9ton |
| 呼称充填容量（kg） | 1860 | 2430 | 2830 |
| 内容量（L） | 4600 | 6000 | 7000 |
| 空重量（kg） | 1600 | 2235 | 2535 |
| 全長 L（mm） | 3250 | 3460 | 3880 |
| 全幅 W（mm） | 1540 | 1550 | 1550 |
| 全高 H（mm） | 2030 | 2130 | 2130 |
| 内径 D（mm） | φ1400 | φ1750 | φ1750 |
| アンカーピッチ A（mm） | 1470 | 1300 | 1300 |
| アンカーピッチ B（mm） | 1800 | 1200 | 1500 |
| アンカーの数と穴径（mm） | 4-φ30 | 4-φ40 | 4-φ40 |
| プロテクター内寸 X（mm） | 700 | φ965 | φ965 |
| プロテクター内寸 Y（mm） | 1100 | - | - |
竪型バルク貯槽の製品仕様
| 横取出 | ||
|---|---|---|
| タイプ（呼称） | 990kg | 2.9ton |
| 呼称充填容量（kg） | 990 | 2830 |
| 内容量（L） | 2450 | 7000 |
| 空重量（kg） | 950 | 2600 |
| 全長 L（mm） | 1710 | 2362 |
| 全高 H（mm） | 2290 | 3490 |
| 内径 D（mm） | φ1300 | φ1750 |
| アンカーピッチ A（mm） | 1420 | 1900 |
| アンカーの数と穴径（mm） | 3-φ27 | 4-φ30 |
| プロテクター内寸 X（mm） | 700 | 1000 |
| プロテクター内寸 Y（mm）） | 1230 | 1000 |
バルク貯槽 製作・設計仕様（標準品）
| タイプ（呼称） | 990kg（竪型） | 2ton | 2.4ton | 2.9ton（横型） | 2.9ton（竪型） |
|---|---|---|---|---|---|
| 適用法規 | 高圧ガス保安法、特定設備検査規則及び液化石油ガス法 | ||||
| 設計圧力 | 1.8MPa | ||||
| 耐圧試験圧力 | 2.7MPa | ||||
| 気密試験圧力 | 1.8MPa | ||||
| 安全弁設定圧力 | 1.8MPa | ||||
| 設計温度 | 40℃ | ||||
| 内部処理 | 清掃乾燥後、真空引き（真空度約70kPa） | 清掃乾燥後、真空引き（真空度約40kPa）、 N2ガスを20kPa封入 |
|||
| 非破壊検査 | 放射線透過試験 | 放射線透過試験、磁粉探傷試験 | |||
このウェブサイトに記載された数値、写真、評価等の情報は、弊社製品の一般的な特性や性能を説明するための参考情報であり、保証を意味するものではありません。
また本ウェブサイトに記載の情報は今後、予告なしに変更される場合がありますので、最新版については営業窓口までお問い合わせください。
